Un portail qui refuse de se fermer, repart en ouverture sans raison ou s’arrête à quelques centimètres du sol ne présente pas forcément une panne de moteur. Avant d’accuser la motorisation, il faut tester les cellules de sécurité du portail. Ces petits boîtiers placés de part et d’autre du passage protègent les personnes, les véhicules et le portail lui-même contre une fermeture sur obstacle.
Sur une installation résidentielle, collective ou professionnelle, les photocellules sont un organe de sécurité à contrôler régulièrement. À La Réunion, l’humidité, les pluies intenses, les embruns sur les zones littorales, les insectes et l’exposition solaire peuvent accélérer l’encrassement ou l’oxydation des équipements.
À quoi servent les cellules de sécurité d’un portail ?
Les cellules, aussi appelées photocellules, créent un faisceau infrarouge invisible entre un émetteur et un récepteur. Lorsque le faisceau est coupé par une personne, un animal, un véhicule ou un objet, la centrale de commande reçoit l’information et empêche la fermeture du portail. Selon le paramétrage, elle peut aussi arrêter le mouvement ou provoquer une réouverture immédiate.
Ce dispositif est particulièrement utile avec un portail coulissant, car le vantail peut parcourir plusieurs mètres, mais il est tout aussi nécessaire sur un portail battant. Il complète les autres sécurités de l’automatisme : réglage de la force, détection d’effort, butées mécaniques et, selon les configurations, barres palpeuses.
Des cellules fonctionnelles ne garantissent pas à elles seules la conformité de toute l’installation. En revanche, une paire de photocellules en défaut peut rendre le portail dangereux ou immobiliser complètement la manœuvre de fermeture. Il ne faut donc pas neutraliser cette sécurité pour « dépanner » rapidement.

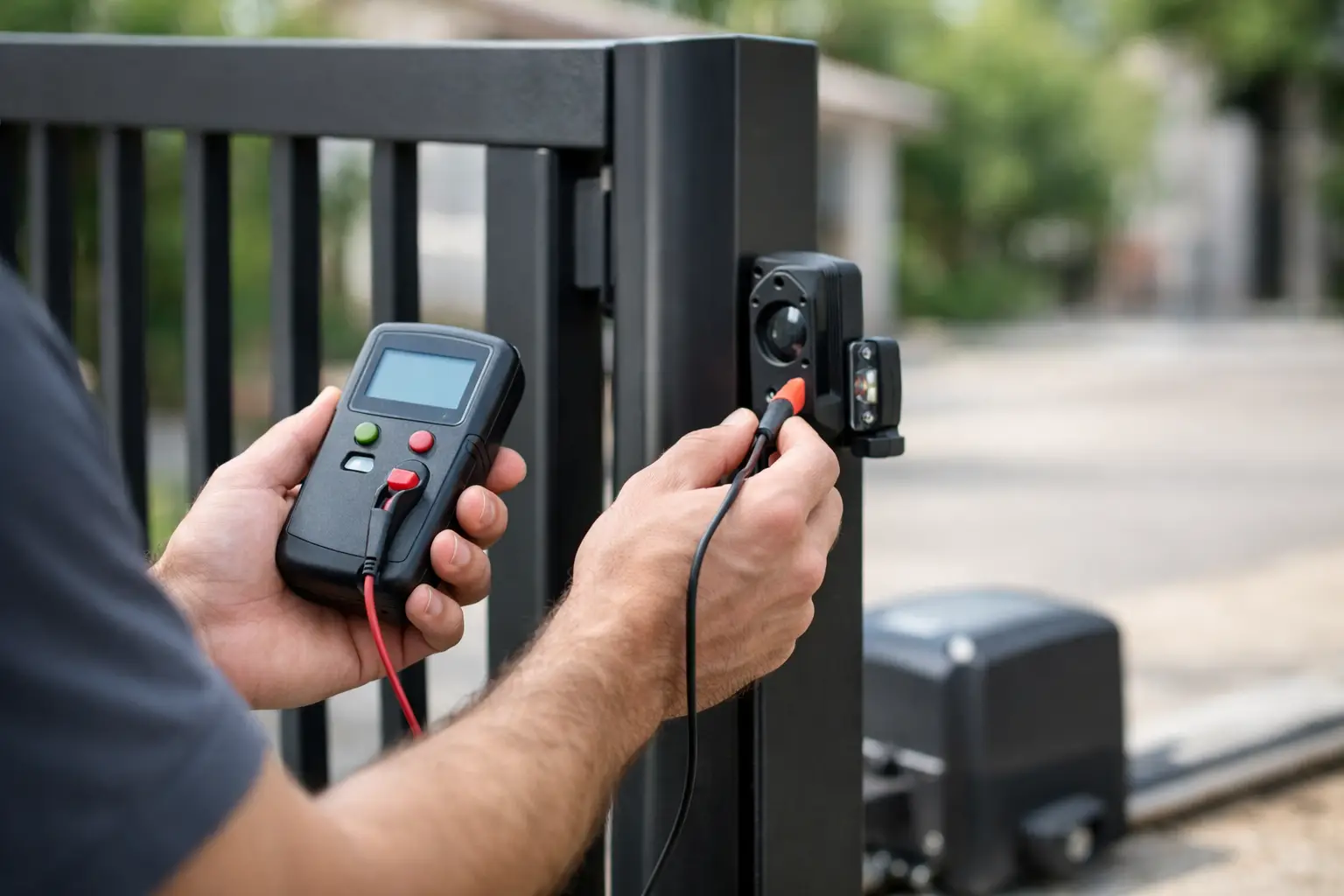

Tester les cellules portail sécurité en quelques minutes
Le premier test est simple et ne demande aucun démontage. Il doit être réalisé avec prudence, sans jamais se placer dans la trajectoire du portail ni laisser un enfant effectuer la manipulation.
Commencez par ouvrir totalement le portail. Lancez ensuite une commande de fermeture, puis coupez volontairement le faisceau en passant un carton ou votre main devant l’une des cellules. Évitez de mettre la main entre un vantail et un pilier, ou entre un portail coulissant et sa zone de refoulement. Si les cellules sont correctement reconnues par l’armoire de commande, le portail doit s’arrêter ou repartir en ouverture, selon son réglage.
Si le portail continue sa fermeture sans réaction, cessez immédiatement les essais. La cause peut être une cellule défaillante, un câblage endommagé, une alimentation absente, une programmation incorrecte ou un mauvais raccordement sur la centrale. Une intervention est nécessaire avant toute remise en service normale.
À l’inverse, un portail qui refuse systématiquement de fermer peut indiquer que le faisceau est considéré comme coupé en permanence. Vérifiez alors que rien ne se trouve entre les deux cellules : végétation, poubelle, véhicule stationné, tuyau d’arrosage ou objet temporairement posé dans le passage.
Observer les voyants sans se fier uniquement à eux
La plupart des photocellules disposent d’un voyant LED. Sur certains modèles, une LED allumée ou stable confirme la réception du faisceau. Sur d’autres, la signification varie selon la couleur ou le clignotement. Consultez la notice de votre matériel si elle est disponible, car il n’existe pas de code universel.
Un voyant éteint sur les deux cellules peut signaler une absence d’alimentation. Un voyant qui change d’état lorsque vous masquez le faisceau montre que la cellule réagit, mais ne prouve pas que la centrale interprète correctement l’information. Le contrôle visuel est utile, mais il ne remplace pas le test de fermeture.
Nettoyer les optiques avec méthode
Une lentille poussiéreuse, couverte de traces de pluie ou colonisée par des insectes peut suffire à perturber le faisceau. Coupez l’alimentation de l’automatisme si vous devez ouvrir un capot. Nettoyez uniquement la face extérieure des cellules avec un chiffon doux, propre et légèrement humide. N’utilisez ni solvant, ni abrasif, ni jet d’eau sous pression.
Profitez-en pour vérifier l’état des boîtiers. Un capot fendu, un joint déplacé, de la condensation ou des traces verdâtres sur les vis doivent alerter. Dans un environnement tropical, l’étanchéité du matériel et des entrées de câbles conditionne directement la durée de vie de l’installation.
Les pannes les plus fréquentes sur les photocellules
Le défaut le plus courant reste le mauvais alignement. Un choc de véhicule, un affaissement de poteau, une fixation desserrée ou des travaux à proximité peuvent décaler légèrement une cellule. Le faisceau devient alors instable, surtout en fin de journée ou sous une lumière solaire directe. Un portail peut fonctionner le matin et se bloquer l’après-midi : ce comportement intermittent mérite un diagnostic, pas un réglage au hasard.
Le câblage est également souvent en cause. Une gaine enterrée détériorée, un raccord oxydé, un câble pincé ou un bornier mal serré créent des coupures aléatoires. Sur les installations anciennes, la dégradation peut n’apparaître qu’après un épisode pluvieux. Le dépannage consiste alors à mesurer les alimentations et les entrées de sécurité, puis à isoler précisément le défaut.
Il faut aussi considérer la centrale de commande. Après une coupure électrique, un remplacement de batterie, une intervention sur les branchements ou une reprogrammation, les cellules peuvent ne plus être reconnues par la motorisation. Les automatismes modernes utilisent parfois des entrées supervisées ou des systèmes de test qui nécessitent un câblage spécifique. Installer une cellule compatible ne suffit pas toujours : elle doit être raccordée et paramétrée selon les préconisations du fabricant.
Enfin, la cellule elle-même peut être en fin de vie. Lorsque l’émetteur ne produit plus un faisceau fiable ou que le récepteur devient trop sensible à l’humidité, le remplacement par une paire adaptée est généralement plus pertinent qu’une réparation incertaine.
Ce qu’il ne faut pas faire en cas de portail bloqué
Un portail qui ne ferme plus peut être contraignant, notamment pour un commerce, une résidence ou une maison isolée. Pourtant, certaines solutions de fortune aggravent le risque et compliquent le dépannage.
Ne shuntez pas les bornes de sécurité sur la carte électronique. Cette pratique peut forcer la fermeture du portail sans détection d’obstacle et expose les usagers à un accident. Ne déplacez pas les cellules sans repérer leur position initiale et ne modifiez pas les réglages de force pour compenser un défaut de détection. Une force excessive peut masquer le problème tout en augmentant le risque de choc ou de détérioration mécanique.
Si le portail doit être utilisé en urgence, mettez-le en fonctionnement manuel uniquement selon la procédure prévue par le fabricant, après avoir sécurisé la zone. Pour un site recevant du public ou un accès professionnel, il est préférable de signaler clairement l’indisponibilité et de faire intervenir un spécialiste rapidement.
Quand faire appel à un professionnel ?
Un nettoyage et un essai de détection sont accessibles à un propriétaire soigneux. En revanche, le contrôle de tension, la recherche de défaut de câble, le remplacement d’une cellule, le paramétrage de la carte et la vérification des sécurités demandent des compétences en automatisme et en électricité basse tension.
L’intervention d’un professionnel est recommandée si le portail ferme malgré l’obstacle, si le défaut revient après chaque pluie, si les voyants sont incohérents, si un boîtier est endommagé ou si la motorisation affiche un code erreur. C’est aussi l’occasion de contrôler l’ensemble de l’installation : crémaillère ou gonds, fins de course, fixations, batterie de secours, télécommandes et réglage de l’effort moteur.
Pour les motorisations 24 V Brushless Roger Technology, un diagnostic précis permet de distinguer une anomalie de sécurité d’un problème de paramétrage ou de mécanique. Cette distinction évite de remplacer inutilement des pièces qui fonctionnent encore.
Electromatique 974 intervient sur l’île de La Réunion pour le diagnostic, le dépannage et la maintenance des portails automatiques. En cas de doute sur vos photocellules ou sur le comportement de votre motorisation, contactez l’équipe au 0693 39 98 30 ou par email à electromatique974@gmail.com. Une cellule bien réglée se remarque peu au quotidien, mais elle fait toute la différence au moment où un obstacle se présente.
